Внешний вид видеокарты GYGABYTE AORUS EXTREME RTX 3090

RTX 3090
GYGABYTE AORUS EXTREME RTX 3090 — передняя сторона
GYGABYTE AORUS EXTREME RTX 3090 - задняя сторона
GYGABYTE AORUS EXTREME RTX 3090 — задняя сторона
GYGABYTE AORUS EXTREME RTX 3090 - вид сверху
GYGABYTE AORUS EXTREME RTX 3090 — вид сверху
GYGABYTE AORUS EXTREME RTX 3090 - вид со стороны видеовыходов
GYGABYTE AORUS EXTREME RTX 3090 — вид со стороны видеовыходов

Разборка видеокарты GYGABYTE AORUS EXTREME RTX 3090

Для того, чтобы разобрать видеокарты нам понадобится крестовая отвертка.

Винты для разбора RTX 3090

Красным обозначены 4 винтика с пружинками, которые находятся вокруг GPU.

Зеленым обозначены 5 винтиков они одинаковые и синим 2 винтика они чуть поменьше размером.

После того как винтики открутили, необходимо аккуратно отделить заднюю панель видеокарты от печатной платы. При этом необходимо учесть, что задняя панель соединена в двух местах шлейфами проводков. Ставите плату на бок и очень аккуратно, немного раскачивая разъем с проводками из стороны в сторону вынимаете разъемы, главное не торопитесь. После этого легко отсоединяете заднюю панель от платы.

С одного края 2 проводка с разъемами, один горизонтально внешней стороне, другой вертикально. Можно их пометить какой откуда, но насколько я понимаю это питание вентиляторов и думаю, что разница сильно не принципиальна. Разъемы 4-х пиновые.

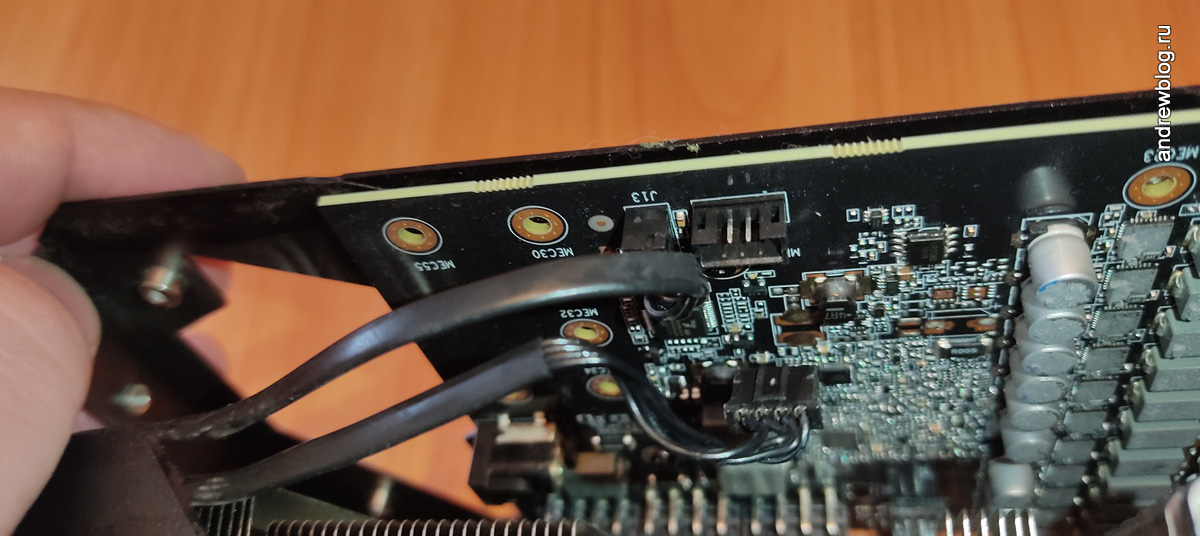

С другого края тоже 2 шлейфа, но 1 разъем 4х пиновый, а другой 3х пиновый (J13) один разъем на плате остается свободный. Смотрите внимательно откуда вынимаете, чтобы потом туда же и подключить!

В отсоединенном виде это выглядит так:

GYGABYTE AORUS EXTREME RTX 3090 — часть с блоком вентиляторов
GYGABYTE AORUS EXTREME RTX 3090 — часть с печатной платой
Разъемы к которым были подключены шлейфы проводов

Теперь откручиваем еще 4 винтика, я их пометил на фотографии ниже, чтобы не забыть куда потом обратно вкручивать ;-)

Также аккуратно отсоединяем единственный разъем, который идет на экранчик на задней панели от печатной платы. Делаем это спокойно, за провод не дергаем, вынимаем раскачивая разъем. Там как и в предыдущих разъемах есть небольшие защелки, которые не дают вытащить провод, если вынимать его поднимая кабель строго вверх, то он не идёт.

Замена термопрокладок

Ну вот мы и подошли к главному, замена термопрокладок (термоинтерфейса), ради чего собственно говоря всё это и было затеяно.

Решил использовать термопрокладки фирмы GELID solutions, а именно GP-EXTREME (The Cutting-Edge Thermal Pad).

Как видно на фотографии ниже, старые прокладки изрядно потекли, но не вытекли совсем.

Размеры приведены на фото, мерил линейкой, к точности не придирайтесь. Толщину мерил штангенциркулем, так что здесь точнее.

На фото ниже родные прокладки, которые потом поменял, они отошли от платы достаточно хорошо, были все целые не порвались.


Размеры термопрокладок на видеокарте GYGABYTE AORUS EXTREME RTX 3090 — задняя панель

Размеры термопрокладок на видеокарте GYGABYTE AORUS EXTREME RTX 3090На фото выше, уже установлены новые прокладки. Естественно все поверхности были обезжирены 96% спиртом. Старые прокладки и кусочки были аккуратно удалены.

Для GPU была использована термопаста TF8.

Размеры термопрокладок на видеокарте GYGABYTE AORUS EXTREME RTX 3090 — нанесение термопасты

Термопасту можно наносить немного меньше, так уж получилось :-)

В общем на этом можно заканчивать повествование, так как останется только обратно аккуратно и не торопясь собрать обратно видеокарту.

ИТОГИ замены термопрокладок на видеокарте GYGABYTE AORUS EXTREME RTX 3090

Температура до замены термопрокладок
Температура после замены термопрокладок

Фактически температура упала на 10-12 градусов, по мне так это очень существенно! Была произведена замена на 3 картах, так что результаты должны быть релевантны.

ps: а вообще лучше взять видеокарту Palit RTX 3090 :-) (температура в этом же риге 50/82, да еще вентиляторы на 65% в отличие от AOURUS у которого на 100%), но если вы уже попали, то обязательно меняйте термопрокладки, иначе температура памяти доходит и до 108 градусов и выше.

от Andrew
