RJ-45. Разводка. Обжим.

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.

Прямой порядок обжима витой пары


2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.

Кроссоверный порядок обжима витой пары



Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

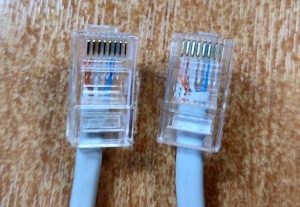

RJ-45 Внешний вид коннектора RJ-45 с нумерацией разъемов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :



 Разводка кабеля для соединения компьютера с сетевым оборудованием

EIA/TIA-568A
первый
цвет провода
второй
1
бело-зеленый (TX+)
1
2
зеленый (TX-)
2
3
бело-оранжевый (RX+)
3
4
синий
4
5
бело-синий
5
6
оранжевый (RX-)
6
7
бело-коричневый
7
8
коричневый
8


utp568b


EIA/TIA-568B
первый
цвет провода
второй
1
бело-оранжевый (TX+)
1
2
оранжевый (TX-)
2
3
бело-зеленый (RX+)
3
4
синий
4
5
бело-синий
5
6
зеленый (RX-)
6
7
бело-коричневый
7
8
коричневый
8

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :



Разводка кабеля для соединения компьютера с сетевым оборудованием

Разводка кроссовера
первый
цвет провода
второй
1
бело-зеленый (TX+)
3
2
зеленый (TX-)
6
3
бело-оранжевый (RX+)
1
4
синий
4
5
бело-синий
5
6
оранжевый (RX-)
2
7
бело-коричневый
7
8
коричневый
8

utp568b



utp568b

Разводка кроссовера
первый
цвет провода
второй
1
бело-оранжевый (TX+)
3
2
оранжевый (TX-)
6
3
бело-зеленый (RX+)
1
4
синий
4
5
бело-синий
5
6
зеленый (RX-)
2
7
бело-коричневый
7
8
коричневый
8

Разводка кабеля для соединения компьютера с сетевым оборудованием



Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.



Разводка кабеля для соединения компьютера с сетевым оборудованием

Разводка кроссовера
первый
цвет провода
второй
1
бело-зеленый (TX+)
3
2
зеленый (TX-)
6
3
бело-оранжевый (RX+)
1
4
синий
7
5
бело-синий
8
6
оранжевый (RX-)
2
7
бело-коричневый
4
8
коричневый
5





Разводка кабеля для соединения компьютера с сетевым оборудованием

Разводка кроссовера
первый
цвет провода
второй
1
бело-оранжевый (TX+)
3
2
оранжевый (TX-)
6
3
бело-зеленый (RX+)
1
4
синий
7
5
бело-синий
8
6
зеленый (RX-)
2
7
бело-коричневый
4
8
коричневый
5





P.S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым.
